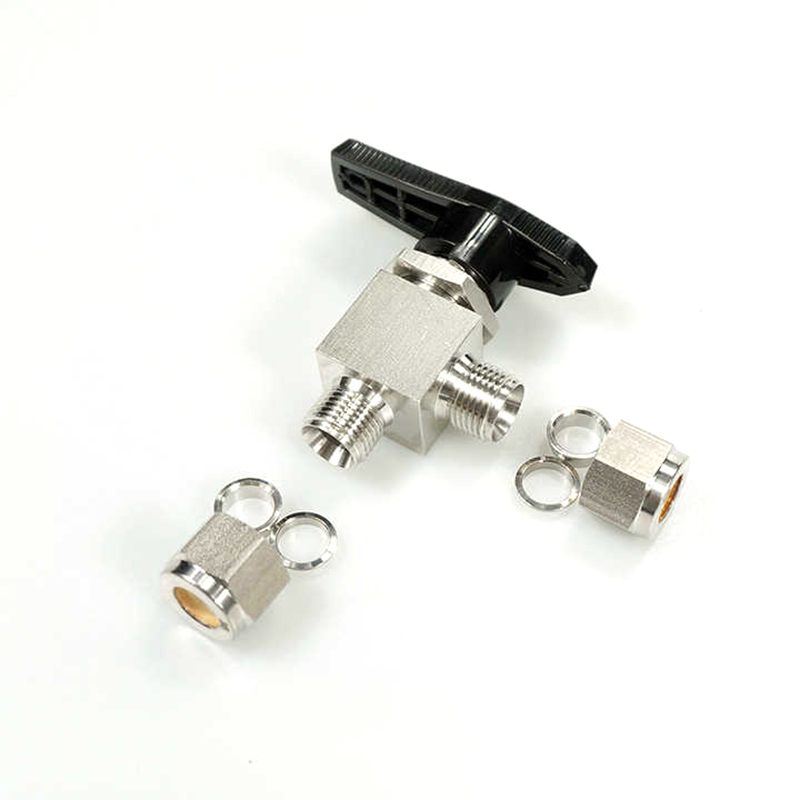

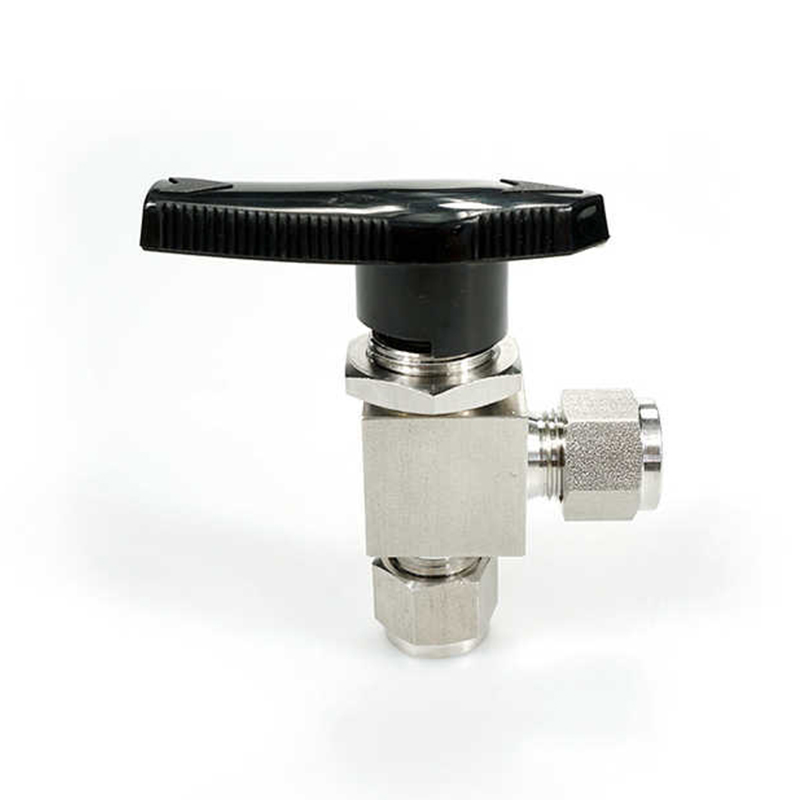

شیر توپی زاویه 90 درجه فولادی ضد زنگ

شیر توپی زاویه 90 درجه دو فرول از جنس استنلس استیل برای تحمل حداکثر فشار کاری 3000 PSIG (207 بار) طراحی شده است و عملکرد پایدار را در محیط های با فشار بسیار بالا تضمین می کند. این طرح به ویژه برای خطوط لوله فشار بالا، انتقال مایعات و سیستم های کنترل گاز مناسب است. این می تواند کنترل جریان پایدار را هنگام مواجهه با نوسانات فشار سیستم بدون نشتی یا خرابی حفظ کند. طراحی منحصر به فرد ورودی بالای این شیر توپی اجازه می دهد تا شیر بدون جدا کردن سیستم بازرسی و تعمیر شود. از طریق این طراحی نوآورانه، کاربران می توانند بدون وقفه در فرآیند تولید، شیر را حفظ کنند و زمان خرابی تجهیزات را تا حد زیادی کاهش دهند. در خطوط لوله نفت و گاز، شیر می تواند به طور موثر جریان سیالات را کنترل کند و از عملکرد ایمن سیستم های انتقال نفت و گاز با فشار بالا اطمینان حاصل کند. شیر توپی دارای طراحی منطقه مرده برای اطمینان از خلوص مایع در حین انتقال است و برای کاربردهایی مانند عقیم سازی، تولید دارویی و کنترل دقیق مناسب است.

تماس با ما

PREV: شیر توپی سه طرفه فولادی ضد زنگ بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

● فشار عملیاتی تا: 3000 psig (207 بار)
● دمای کارکرد: -65 درجه فارنهایت تا 300 درجه فارنهایت (54- تا 148 درجه سانتیگراد)
●سایز از 1/16 اینچ. به 3/4 اینچ یا 3 تا 18 میلی متر
●انواع سوپاپ ها مستقیم، سه طرفه و راست می باشند
●بدنه سوپاپ یک تکه و شفت ساچمه ای یک تکه
● بدون مناطق مرده، مانند ناحیه بین توپ و محفظه شیر
●طراحی ورودی بالا را می توان پس از حذف سیستم به صورت آنلاین بررسی و تعمیر کرد

پارامتر

سفارش اولیه شماره	اتصال نوع و اندازه	روزنه در. (میلی متر)	Cv		ابعاد، در. (میلی متر)
			مستقیم	زاویه	A	C	D	E	F	H
-OIB-MT3-2	لوله 3 میلی متر	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	لوله 6 میلی متر	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	لوله 8 میلی متر	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	لوله 10 میلی متری	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	لوله 12 میلی متری	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	لوله 14 میلی متری	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	لوله 18 میلی متری	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8 اینچ لوله	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4 اینچ لوله	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8 اینچ لوله	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2 اینچ لوله	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4 اینچ لوله	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
