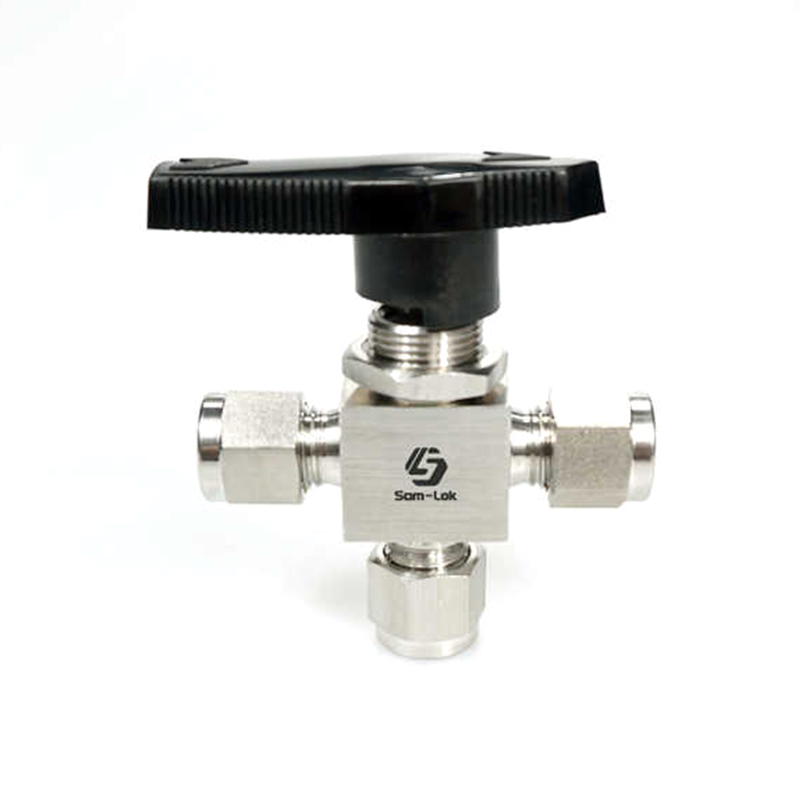

شیر توپی سه طرفه فولادی ضد زنگ

شیر توپی سه طرفه فولادی ضد زنگ در اندازه های مختلف از 1/16 اینچ تا 3/4 اینچ (یا 3 میلی متر تا 18 میلی متر) برای پاسخگویی به نیازهای اندازه های مختلف لوله موجود است. محدوده اندازه آن شامل برنامه هایی از کنترل جریان میکرو تا کنترل جریان بزرگ است. برای کاربردهایی با فضای محدود یا نیاز به جریان کم، اندازه کوچکتر بسیار مناسب است. در حالی که برای سیستم های پیچیده با دبی بالا و فشار بالا، اندازه بزرگتر شیر می تواند تضمین کند که جریان مانع نمی شود و عملکرد کارآمد سیستم تضمین می شود. برای جلوگیری از نشتی یا مشکلات خرابی که ممکن است به دلیل اتصالات چند جزئی در طرح های سنتی شیر رخ دهد، بدنه شیر یکپارچه و طراحی شفت توپ یکپارچه را اتخاذ می کند. طراحی یکپارچه بدنه سوپاپ و شفت توپ، استحکام و دوام کلی سوپاپ را بهبود می بخشد، در حالی که خرابی های احتمالی ناشی از خطاهای نصب یا شل شدن قطعات را نیز کاهش می دهد.

تماس با ما

PREV: دریچه توپی رزوه ای زن هیدرولیک استیل ضد زنگ بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

● فشار عملیاتی تا: 3000 psig (207 بار)
● دمای کارکرد: -65 درجه فارنهایت تا 300 درجه فارنهایت (54- تا 148 درجه سانتیگراد)
●سایز از 1/16 اینچ. به 3/4 اینچ یا 3 تا 18 میلی متر
●انواع سوپاپ ها مستقیم، سه طرفه و راست می باشند

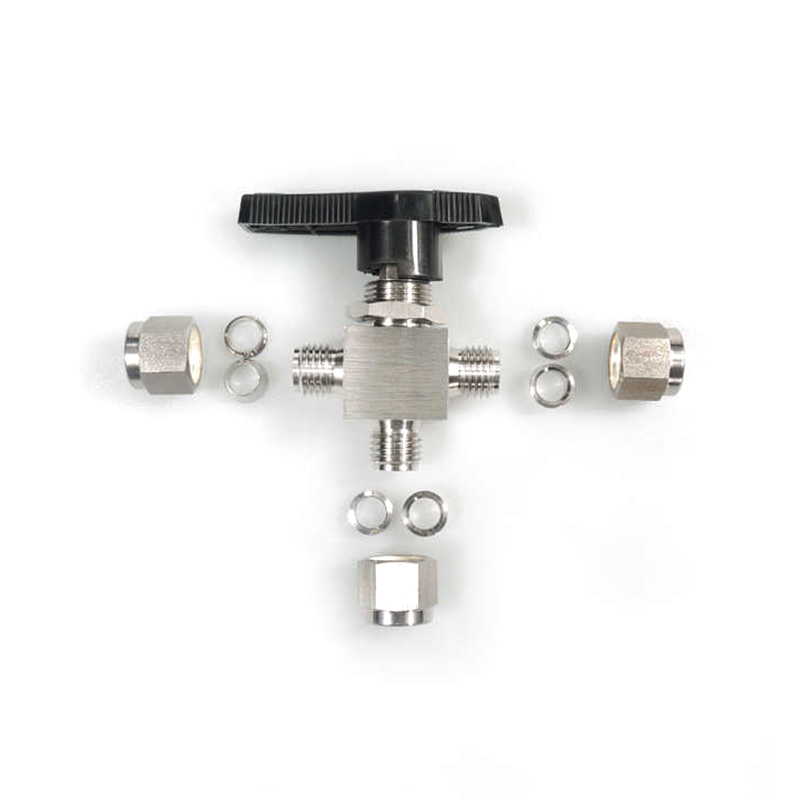

●بدنه سوپاپ یک تکه و شفت ساچمه ای یک تکه
● بدون مناطق مرده، مانند ناحیه بین توپ و محفظه شیر
●طراحی ورودی بالا را می توان پس از حذف سیستم به صورت آنلاین بررسی و تعمیر کرد

پارامتر

سفارش اولیه شماره	اتصال نوع و اندازه	روزنه در. (میلی متر)	Cv		ابعاد، در. (میلی متر)
			مستقیم	زاویه	A	C	D	E	F	H
-OIB-MT3-2	لوله 3 میلی متر	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	لوله 6 میلی متر	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	لوله 8 میلی متر	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	لوله 10 میلی متری	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	لوله 12 میلی متری	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	لوله 14 میلی متر	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	لوله 18 میلی متری	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8 اینچ لوله	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4 اینچ لوله	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8 اینچ لوله	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2 اینچ لوله	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4 اینچ لوله	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
