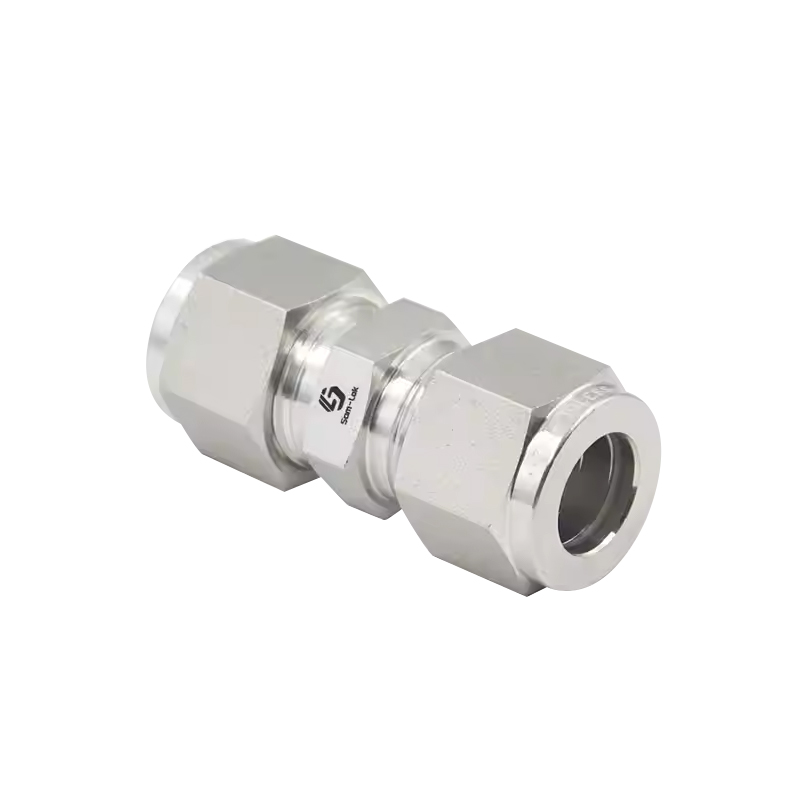

اتصالات لوله فشرده سازی اتحادیه فولاد ضد زنگ

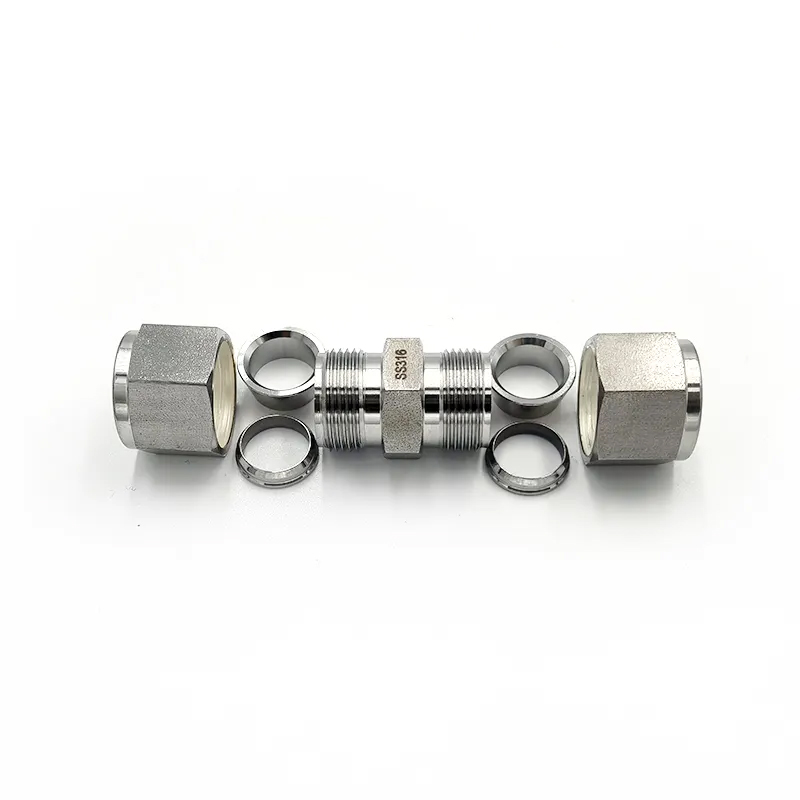

اتصالات لوله فشرده سازی اتحادیه فولاد ضد زنگ از فولاد ضد زنگ مرغوب ساخته شده است. مواد فولادی ضد زنگ دوام کلی را بهبود می بخشد، عمر طولانی را تضمین می کند و نیاز به تعمیر و نگهداری مکرر یا تعویض را کاهش می دهد. این فرآیند آهنگری را اتخاذ می کند. این فرآیند استحکام و دقت عالی را تضمین می کند. اتصالات آهنگری برای مقاومت در برابر فشار بالا و شرایط سخت بدون به خطر انداختن عملکرد طراحی شده اند. این اتصالات از نوع اتصالی است، به این معنی که آنها به گونه ای طراحی شده اند که به راحتی لوله ها یا لوله ها را بدون ابزار گسترده یا جداسازی قطعات جدا و متصل می کنند. طراحی اتحادیه امکان تعمیر و نگهداری کارآمد و تغییرات سیستم را بدون حذف کل بخش لوله فراهم می کند. طراحی اتصال دو فرول یک آب بندی قوی و بدون نشتی ایجاد می کند تا از نشت مایع یا گاز حتی در شرایط فشار بالا جلوگیری کند. فرول محکم بین مهره و بدنه اتصال بسته شده است و چسبندگی و پایداری عالی را برای جلوگیری از ناهماهنگی و اطمینان از اتصال محکم فراهم می کند.

تماس با ما

PREV: اتصالات لوله فشرده سازی سه راهی فولاد ضد زنگ بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

جنس: فولاد ضد زنگ

تکنیک: جعلی

نوع: اتحادیه

محل مبدا: جیانگ سو، چین (سرزمین اصلی)

شماره مدل: Union Fitting

نام تجاری: SAM-LOK

اتصال: دو فرول

شکل: برابر

کد سر: شش گوش

اندازه OD: 1/16''-1''، 3mm-25mm

فشار کاری: تا 6000psi

متوسط: آب، نفت، گاز، اسید، باز و غیره

درمان ویژه: درمان سختی فرول

آجیل درمانی: نقره کاشته شده است

درمان لوله: به طور کامل آنیل شده است

مخروط داخلی: پردازش پرداخت آینه

دمای کار: -20 تا 200 درجه سانتیگراد

پارامتر

تی تیوب O.D. (در.)	سفارش اولیه شماره	ابعاد، در (میلی متر)
تی تیوب O.D. (در.)	سفارش اولیه شماره	L	C	D	F	E
1/16	-TU-FT1	0.99 (25.1)	0.34 (8.6)	0.31 (7.9)	0.44 (11.1)	0.05 (1.3)
1/8	-TU-FT2	1.40 (35.6)	0.50 (12.7)	0.44 (11.1)	0.44 (11.1)	0.09 (2.3)
3/16	-TU-FT3	1.47 (37.3)	0.54 (13.7)	0.50 (12.7)	0.50 (12.7)	0.12 (3.0)
1/4	-TU-FT4	1.61 (40.9)	0.60 (15.2)	0.56 (14.3)	0.50 (12.7)	0.19 (4.8)
5/16	-TU-FT5	1.69 (42.9)	0.64 (16.2)	0.63 (15.9)	0.56 (14.3)	0.25 (6.4)
3/8	-TU-FT6	1.77 (45.0)	0.66 (16.8)	0.69 (17.5)	0.63 (15.9)	0.28 (7.1)
1/2	-TU-FT8	2.02 (51.3)	0.90 (22.9)	0.87 (22.2)	0.81 (20.6)	0.41 (10.4)
5/8	-TU-FT10	2.05 (52.1)	0.96 (24.4)	1.00 (25.4)	0.94 (23.9)	0.50 (12.7)
3/4	-TU-FT12	2.11 (53.6)	0.96 (24.4)	1.13 (28.6)	1.06 (27.0)	0.62 (15.7)
7/8	-TU-FT14	2.17 (55.1)	1.02 (25.9)	1.25 (31.8)	1.37 (34.9)	0.72 (18.3)
1	-TU-FT16	2.55 (64.8)	1.23 (31.2)	1.5 (38.1)	1.37 (34.9)	0.88 (22.4)
11/8	-TU-FT18	2.55 (64.8)	1.23 (31.2)	1.75 (44.5)	1.63 (41.3)	0.97 (24.6)
11/4	-TU-FT20	3.63 (92.2)	1.62 (41.1)	1.87 (47.6)	1.75 (44.5)	1.09 (27.7)
11/2	-TU-FT24	4.25 (108.0)	1.97 (50.0)	2.25 (57.2)	2.13 (54.0)	1.34 (34.0)

تی تیوب O.D. (میلی متر)	اساسی سفارش دادن شماره	ابعاد، میلی متر (اینچ)
تی تیوب O.D. (میلی متر)	اساسی سفارش دادن شماره	L	C	D	F	E
2	-TU-MT2	35.6 (140)	12.9 (0.51)	12.0 (0.47)	12.0 (0.47)	1.7 (0.07)
3	-TU-MT3	35.3 (1.39)	12.9 (0.51)	12.0 (0.47)	12.0 (0.47)	2.4 (0.09)
4	-TU-MT4	37.3 (1.47)	13.7 (0.54)	12.0 (0.47)	12.0 (0.47)	2.4 (0.09)
6	-TU-MT6	41.0 (1.61)	15.3 (0.60)	14.0 (0.55)	14.0 (0.55)	4.8 (0.19)
8	-TU-MT8	43.2 (1.70)	16.2 (0.64)	16.0 (0.63)	15.0 (0.59)	6.4 (0.25)
10	-TU-MT10	46.2 (1.82)	17.2 (0.68)	19.0 (0.75)	18.0 (0.71)	7.9 (0.31)
12	-TU-MT12	51.2 (2.02)	22.8 (0.90)	22.0 (0.87)	22.0 (0.87)	9.5 (0.37)
14	-TU-MT14	52.0 (2.05)	24.4 (096)	25.0 (0.98)	24.0 (0.94)	11.1 (0.44)
15	-TU-MT15	52.0 (2.05)	24.4 (0.96)	25.0 (0.98)	24.0 (0.94)	11.9 (0.47)
16	-TU-MT16	52.0 (2.05)	24.4 (0.96)	25.0 (0.98)	24.0 (0.94)	12.7 (0.50)
18	-TU-MT18	53.5 (2.11)	24.4 (0.96)	30.0 (1.18)	27.0 (1.06)	15.1 (0.59)
20	-TU-MT20	55.0 (2.17)	26.0 (1.02)	32.0 (1.26)	30.0 (1.18)	15.9 (0.63)
22	-TU-MT22	55.0 (2.17)	26.0 (1.02)	32.0 (1.26)	30.0 (1.18)	18.3 (0.72)
25	-TU-MT25	65.0 (2.56)	31.3 (1.23)	38.0 (1.50)	35.0 (1.38)	21.8 (0.86)
28	-TU-MT28	85.0 (3.35)	36.6 (1.44)	46.0 (1.81)	41.0 (1.61)	21.8 (0.86)
30	-TU-MT30	92.7 (3.65)	39.6 (1.56)	50.0 (1.97)	46.0 (1.81)	26.2 (1.03)
32	-TU-MT32	97.3 (3.83)	42.0 (1.65)	50.0 (1.97)	46.0 (1.81)	28.6 (1.13)
38	-TU-MT38	113.6 (4.47)	49.4 (1.94)	60.0 (2.36)	55.0 (2.17)	33.7 (1.33)
