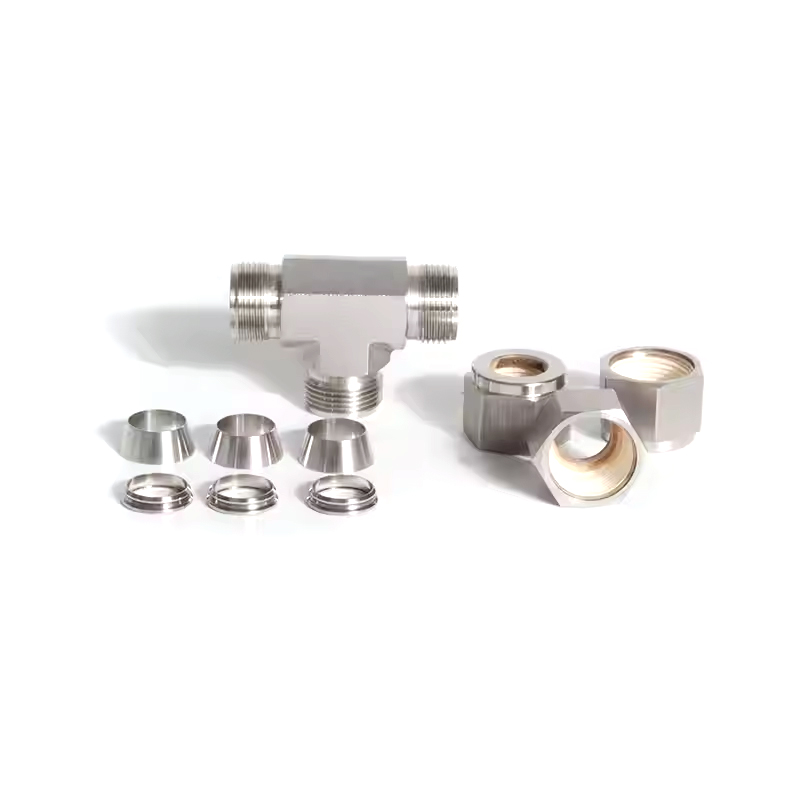

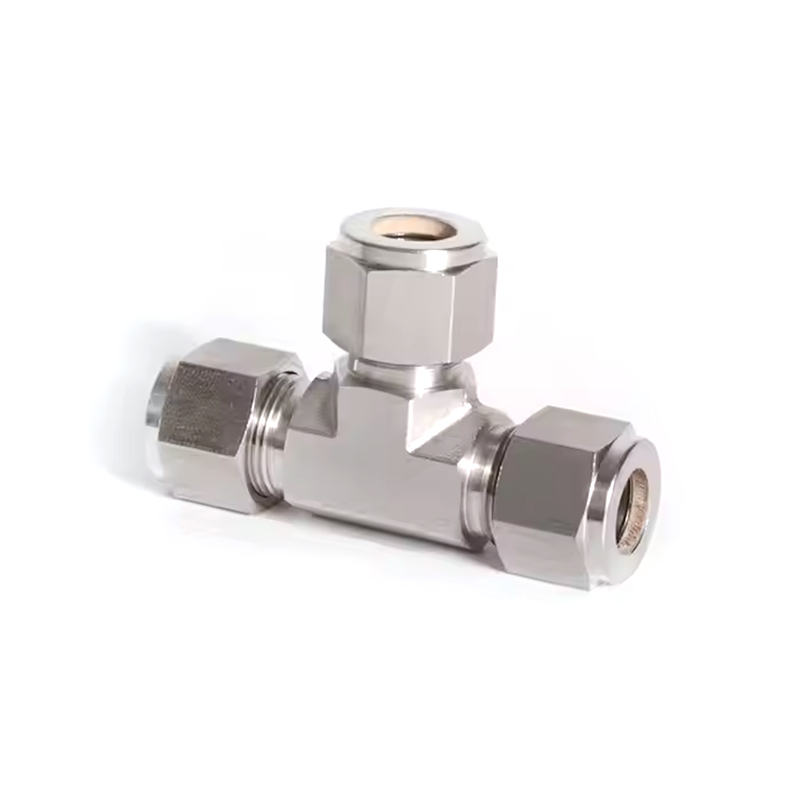

اتصالات لوله فشرده سازی سه راهی فولاد ضد زنگ

اتصالات لوله فشرده سازی سه لوله فولادی ضد زنگ سه لوله را در یک اتصال به هم متصل می کند و اجازه می دهد تا جریان مایع یا گاز تغییر مسیر دهد. اتصالات سه راهی در بسیاری از سیستم‌ها، مانند سیستم‌های تامین آب، راکتورهای شیمیایی و خطوط لوله انتقال گاز طبیعی، که در آن‌ها لازم است جریان را تقسیم کرد یا اتصالات را در جهات مختلف ایجاد کرد، ضروری است. طراحی شکل سه راهی تضمین می کند که جریان سیال متعادل می ماند و سیستم تحت فشار یکپارچگی را حفظ می کند. این اتصالات دارای قطر بیرونی (OD) از 1/16 اینچ تا 1 اینچ (3 میلی متر تا 25 میلی متر) است که همه کاره و مناسب برای سیستم های کوچک و بزرگ است. طیف وسیعی از اندازه‌ها با انواع اندازه‌های لوله سازگار است و این اطمینان را می‌دهد که اتصالات می‌توانند به طور یکپارچه در انواع سیستم‌های انتقال مایع یا گاز ادغام شوند. برای تحمل فشار کاری تا 6000 psi طراحی شده است. حتی تحت فشار قوی، اتصالات می تواند یکپارچگی و آب بندی خود را حفظ کند و عملکرد ایمن و کارآمد را تضمین کند. درجه فشار بالا همچنین امکان استفاده از آن را در سیستم های هیدرولیک و سیستم های تمیز کردن فشار بالا می دهد.

تماس با ما

PREV: اتصالات لوله فشرده سازی متقاطع فولاد ضد زنگ بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

تکنیک: جعلی

نوع: اتحادیه

محل مبدا: جیانگ سو، چین (سرزمین اصلی)

شماره مدل: Union Fitting

نام تجاری: SAM-LOK

اتصال: دو فرول

شکل: سه راهی

کد سر: شش گوش

اندازه OD: 1/16''-1''، 3mm-25mm

فشار کاری: تا 6000psi

متوسط: آب، نفت، گاز، اسید، باز و غیره

درمان ویژه: درمان سختی فرول

آجیل درمانی: نقره کاشته شده است

درمان لوله: به طور کامل آنیل شده است

مخروط داخلی: پردازش پرداخت آینه

دمای کار: -20 تا 200 درجه سانتیگراد

پارامتر

تی تیوب O.D. (در.)	اساسی سفارش دادن شماره	ابعاد، در. (میلی متر)
تی تیوب O.D. (در.)	اساسی سفارش دادن شماره	L	C	D	F	E
1/16	UT-FT1	0.70 (17.8)	0.34 (8.6)	0.31 (7.9)	0.37 (9.5)	0.05 (1.3)
1/8	-UT-FT2	0.96 (24.4)	0.50 (12.7)	0.44 (11.1)	0.37 (9.5)	0.09 (2.3)
3/16	-UT-FT3	0.96 (24.4)	0.54 (13.7)	0.50 (12.7)	0.44 (11.1)	0.12 (3.0)
1/4	-UT-FT4	1.06 (26.9)	0.60 (15.2)	0.56 (14.3)	0.50 (12.7)	0.19 (4.8)
5/16	-UT-FT5	1.17 (29.7)	0.64 (16.2)	0.63 (15.9)	0.63 (15.9)	0.25 (6.4)
3/8	-UT-FT6	1.20 (30.5)	0.66 (16.8)	0.69 (17.5)	0.63 (15.9)	0.28 (7.1)
1/2	-UT-FT8	1.42 (36.1)	0.90 (22.9)	0.87 (22.2)	0.81 (20.6)	0.41 (10.4)
5/8	-UT-FT10	1.53 (38.9)	0.96 (24.4)	1.00 (25.4)	1.00 (25.4)	0.50 (12.7)
3/4	-UT-FT12	1.57 (39.9)	0.96 (24.4)	1.13 (28.6)	1.06 (27.0)	0.62 (15.7)
7/8	-UT-FT14	1.76 (44.7)	1.02 (25.9)	1.25 (31.8)	1.37 (34.9)	0.72 (18.3)
1	-UT-FT16	1.93 (49.0)	1.23 (31.2)	1.50 (38.1)	1.37 (34.9)	0.88 (22.4)
11/8	-UT-FT18	2.17 (55.1)	1.23 (31.2)	1.81 (46.0)	1.69 (42.9)	0.97 (24.6)
11/4	-UT-FT20	2.62 (66.5)	1.62 (41.1)	1.87 (47.6)	1.69 (42.9)	1.09 (27.7)
11/2	-UT-FT24	3.07 (78.0)	1.97 (50.0)	2.25 (57.2)	2.00 (50.8)	1.34 (34.0)

تی تیوب O.D. (میلی متر)	اساسی سفارش دادن شماره	ابعاد، میلی متر (اینچ)
تی تیوب O.D. (میلی متر)	اساسی سفارش دادن شماره	L	C	D	F	E
2	-UT-MT2	22.3 (0.88)	12.9 (0.51)	12.0 (0.47)	9.5 (0.37)	1.7 (0.07)
3	-UT-MT3	22.3 (088)	12.9 (0.51)	12.0 (0.47)	9.5 (0.37)	2.4 (0.09)
4	-UT-MT4	25.4 (1.00)	13.7 (0.54)	12.0 (0.47)	12.7 (0.50)	2.4 (0.09)
6	-UT-MT6	27.0 (1.06)	15.3 (0.60)	14.0 (0.55)	12.7 (0.50)	4.8 (0.19)
8	-UT-MT8	29.9 (1.18)	16.2 (0.64)	16.0 (0.63)	15.9 (0.63)	6.4 (0.25)
10	-UT-MT10	31.5 (1.24)	17.2 (0.68)	19.0 (0.75)	17.5 (0.69)	7.9 (0.31)
12	-UT-MT12	36.0 (1.42)	22.8 (0.90)	22.0 (0.87)	20.6 (0.81)	9.5 (0.37)
14	-UT-MT14	38.8 (1.53)	24.4 (096)	25.0 (098)	25.4 (1.00)	11.1 (0.44)
15	-UT-MT15	38.8 (1.53)	24.4 (096)	25.0 (0.98)	25.4 (1.00)	11.9 (0.47)
16	-UT-MT16	38.8 (1.53)	24.4 (096)	25.0 (098)	25.4 (1.00)	12.7 (0.50)
18	-UT-MT18	38.8 (1.53)	24.4 (0.96)	30.0 (1.18)	27.0 (1.06)	15.1 (0.59)
20	-UT-MT20	44.6 (1.76)	26.0 (1.02)	32.0 (1.26)	34.9 (1.37)	15.9 (0.63)
22	-UT-MT22	44.6 (1.76)	26.0 (1.02)	32.0 (1.26)	34.9 (1.37)	18.3 (0.72)
25	-UT-MT25	49.1 (1.93)	31.3 (1.23)	38.0 (1.50)	34.9 (1.37)	21.8 (0.86)
28	-UT-MT28	64.0 (2.52)	36.6 (1.44)	46.0 (1.81)	42.9 (1.69)	21.8 (086)
30	-UT-MT30	69.9 (2.75)	39.6 (1.56)	50.0 (1.97)	42.9 (1.69)	26.2 (1.03)
32	-UT-MT32	72.3 (2.85)	42.0 (1.65)	50.0 (1.97)	42.9 (1.69)	28.6 (1.13)
38	-UT-MT38	84.0 (3.31)	49.4 (1.94)	60.0 (2.36)	50.8 (2.00)	33.7 (1.33)
