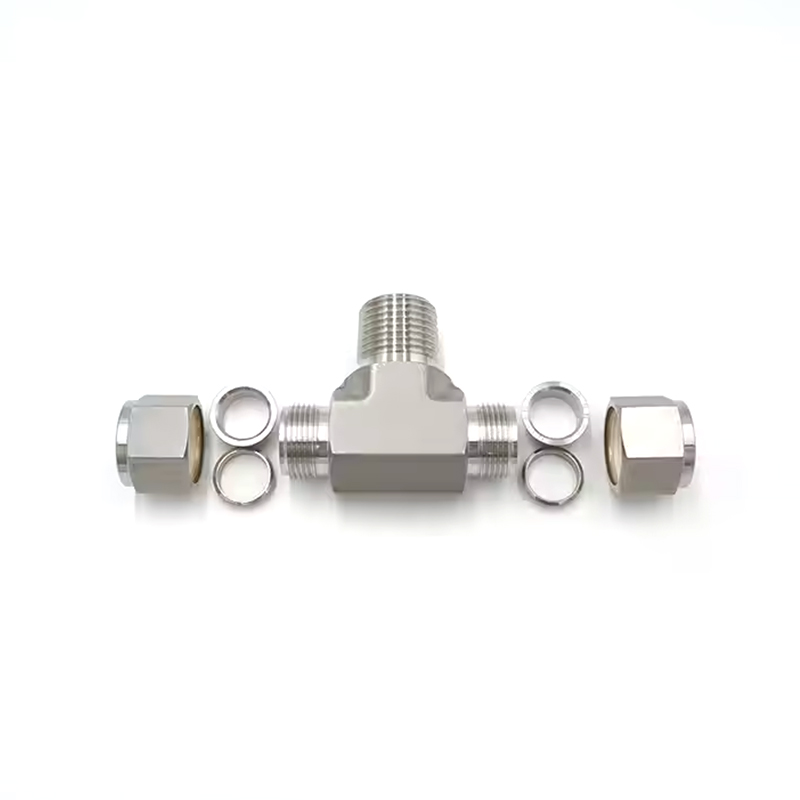

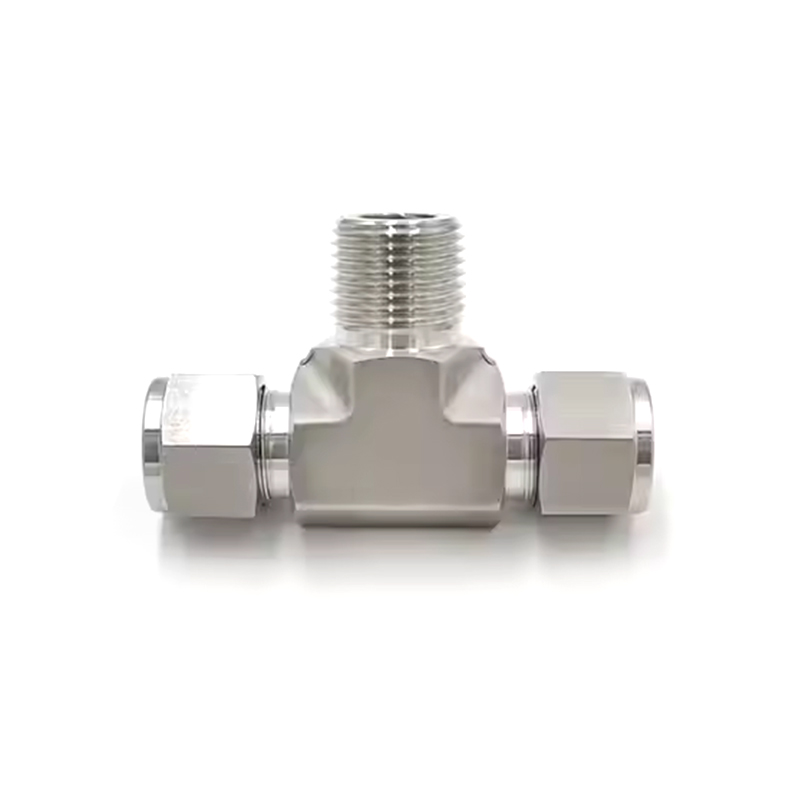

سه راهی مردانه دو فرول استیل ضد زنگ

مخروط داخلی سه راهی مردانه دو فرول استیل ضد زنگ آینه ای با سطح صاف و بی عیب و نقص است که باعث کاهش مقاومت اصطکاک جریان سیال و افت فشار سیال می شود. پولیش آینه ای نه تنها می تواند کارایی جریان سیال را بهبود بخشد، بلکه به طور موثری از چسبیدن کثیفی، مواد معدنی یا میکروارگانیسم ها جلوگیری می کند، در نتیجه تمیزی مایع و رعایت الزامات بهداشتی دقیق را تضمین می کند. این نوع اجزای لوله به طور کامل آنیل می شوند. فرآیند بازپخت ساختار داخلی فلز را یکنواخت تر و پایدارتر می کند و مقاومت فشار و مقاومت در برابر خستگی را افزایش می دهد. از طریق بازپخت، لوله می تواند استحکام را در محیط کاری با دمای بالا حفظ کند و از تغییر شکل ساختاری یا تمرکز تنش ناشی از تغییرات دما جلوگیری کند. این یک روش اتصال دو گیره را برای دستیابی به یک مهر و موم قوی بین لوله و اتصال از طریق دو گیره اتخاذ می کند. ساختار دو گیره دارای مقاومت ارتعاشی عالی است و می تواند اتصال محکمی را تحت ارتعاشات طولانی مدت یا نوسانات فشار زیاد خط لوله حفظ کند تا از شل شدن یا نشت اتصال ناشی از ارتعاش جلوگیری کند. در سیستم های فشار بالا، اتصالات دو گیره می تواند به طور موثری از نشت مایع جلوگیری کرده و ایمنی و پایداری سیستم را بهبود بخشد.

تماس با ما

PREV: اتصالات اتحادیه فولاد ضد زنگ بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

تکنیک: جعلی

نوع: اتحادیه

محل مبدا: جیانگ سو، چین (سرزمین اصلی)

شماره مدل: Union Fitting

نام تجاری: SAM-LOK

اتصال: دو فرول

شکل: سه راهی

کد سر: شش گوش

اندازه OD: 1/16''-1''، 3mm-25mm

فشار کاری: تا 6000psi

متوسط: آب، نفت، گاز، اسید، باز و غیره

درمان ویژه: درمان سختی فرول

آجیل درمانی: نقره کاشته شده است

درمان لوله: به طور کامل آنیل شده است

مخروط داخلی: پردازش پرداخت آینه

دمای کار: -20 تا 200 درجه سانتیگراد

پارامتر

تی تیوب 0.D. (در.)	P-NPT SIZE	اساسی سفارش دادن شماره	ابعاد، در (میلی متر)
تی تیوب 0.D. (در.)	P-NPT SIZE	اساسی سفارش دادن شماره	L	C	D	F	E	B	Lx
1/8	1/8	-MBT-FT2-MN2	0.93 (23.6)	0.50 (12.7)	0.44 (11.1)	0.44 (11.1)	0.09 (2.3)	0.38 (9.7)	0.70 (178)
1/8	1/4	-MBT-FT2-MN4	0.97 (24.6)	0.50 (12.7)	0.44 (11.1)	0.50 (12.7)	0.09 (2.3)	0.56 (14.2)	0.92 (23.4)
3/16	1/8	-MBT-FT3-MN2	0.96 (24.4)	0.54 (13.7)	0.50 (12.7)	0.44 (11.1)	0.12 (3.0)	0.38 (9.7)	0.70 (17.8)
1/4	1/8	-MBT-FT4-MN2	1.06 (26.9)	0.60 (15.2)	0.56 (14.3)	0.50 (12.7)	0.19 (4.8)	0.38 (9.7)	0.74 (18.8)
1/4	1/4	-MBT-FT4-MN4	1.06 (26.9)	0.60 (15.2)	0.56 (14.3)	0.50 (12.7)	0.19 (4.8)	0.56 (14.2)	0.92 (23.4)
5/16	1/8	-MBT-FT5-MN2	1.17 (29.7)	0.64 (16.3)	0.63 (15.9)	0.63 (15.9)	0.19 (4.8)	0.38 (9.7)	0.82 (20.8)
5/16	1/4	-MBT-FT5-MN4	1.17 (29.7)	0.64 (16.3)	0.63 (15.9)	0.63 (15.9)	0.25 (6.4)	0.56 (14.2)	1.01 (25.7)
3/8	1/4	-MBT-FT6-MN4	1.20 (30.5)	0.66 (16.8)	0.69 (17.5)	0.63 (15.9)	0.28 (Z.1)	0.56 (14.2)	1.00 (25.4)
3/8	3/8	-MBT-FT6-MN6	1.31 (33.3)	0.66 (16.8)	0.69 (17.5)	0.81 (20.6)	0.28 (Z.1)	0.56 (14.2)	1.11 (28.2)
1/2	3/8	-MBT-FT8-MN6	1.42 (36.1)	0.90 (22.9)	0.87 (22.2)	0.81 (20.6)	0.38 (9.7)	0.56 (14.2)	1.11 (28.2)
1/2	1/2	-MBT-FT8-MN8	1.42 (36.1)	0.90 (22.9)	0.87 (22.2)	0.81 (20.6)	0.41 (10.4)	0.75 (19.1)	1.30 (33.0)
5/8	1/2	-MBT-FT10-MN8	1.53 (38.9)	0.96 (24.4)	1.00 (25.4)	1.00 (25.4)	0.47 (11.9)	0.75 (19.1)	1.41 (35.8)
3/4	3/4	-MBT-FT12-MN12	1.57 (39.9)	0.96 (24.4)	1.13 (28.6)	1.06 (27.0)	0.62 (15.7)	0.75 (19.1)	1.45 (36.8)
7/8	3/4	-MBT-FT14-MN12	1.76 (44.7)	1.02 (25.9)	1.25 (31.8)	1.31 (33.3)	0.62 (15.7)	0.75 (19.1)	1.50 (38.1)
1	3/4	-MBT-FT16-MN12	1.94 (49.3)	1.23 (31.2)	1.50 (38.1)	1.31 (33.3)	0.62 (15.7)	0.75 (19.1)	1.67 (42.4)
1	1	-MBT-FT16-MN16	1.94 (49.3)	1.23 (31.2)	1.50 (38.1)	1.37 (34.9)	0.88 (22.4)	0.94 (23.9)	184 (46.7)

تی تیوب O.D. (میلی متر)	P-NPT SIZE	سفارش اولیه شماره	ابعاد، میلی متر (اینچ)
تی تیوب O.D. (میلی متر)	P-NPT SIZE	سفارش اولیه شماره	L	C	D	F	E	B	Lx
6	1/8	-MBT-MT6-MN2	27.0 (1.06)	15.3 (0.60)	14.0 (0.55)	12.7 (0.50)	4.8 (0.19)	9.7 (0.38)	18.8 (0.74)
6	1/4	-MBT-MT6-MN4	27.0 (1.06)	15.3 (0.60)	14.0 (0.55)	12.7 (0.50)	4.8 (0.19)	14.2 (0.56)	23.4 (0.92)
8	1/8	-MBT-MT8-MN2	29.9 (1.18)	16.2 (0.64)	16.0 (0.63)	15.9 (0.63)	4.8 (0.19)	9.7 (0.38)	20.8 (0.82)
8	1/4	-MBT-MT8-MN4	29.9 (1.18)	16.2 (0.64)	16.0 (0.63)	15.9 (0.63)	6.4 (025)	14.2 (0.56)	25.4 (1.00)
10	1/4	-MBT-MT10-MN4	33.5 (1.32)	17.2 (0.68)	19.0 (0.75)	20.6 (0.81)	7.9 (0.31)	14.2 (0.56)	28.2 (1.11)
10	3/8	-MBT-MT10-MN6	33.5 (1.32)	17.2 (0.68)	19.0 (0.75)	20.6 (0.81)	7.9 (0.31)	14.2 (0.56)	28.2 (1.11)
12	1/4	-MBT-MT12-MN4	36.0 (1.42)	22.8 (0.90)	22.0 (0.87)	20.6 (0.81)	7.9 (0.31)	14.2 (0.56)	28.2 (1.11)
12	3/8	-MBT-MT12-MN6	36.0 (1.42)	22.8 (0.90)	22.0 (0.87)	20.6 (0.81)	9.5 (0.37)	14.2 (0.56)	28.2 (1.11)
12	1/2	-MBT-MT12-MN8	36.0 (1.42)	22.8 (0.90)	22.0 (0.87)	20.6 (0.81)	9.5 (0.37)	19.1 (0.75)	33.0 (1.30)
16	1/2	-MBT-MT16-MN8	38.8 (1.53)	24.4 (0.96)	25.0 (0.98)	25.4 (1.00)	11.9 (0.47)	19.1 (0.75)	35.8 (1.41)
