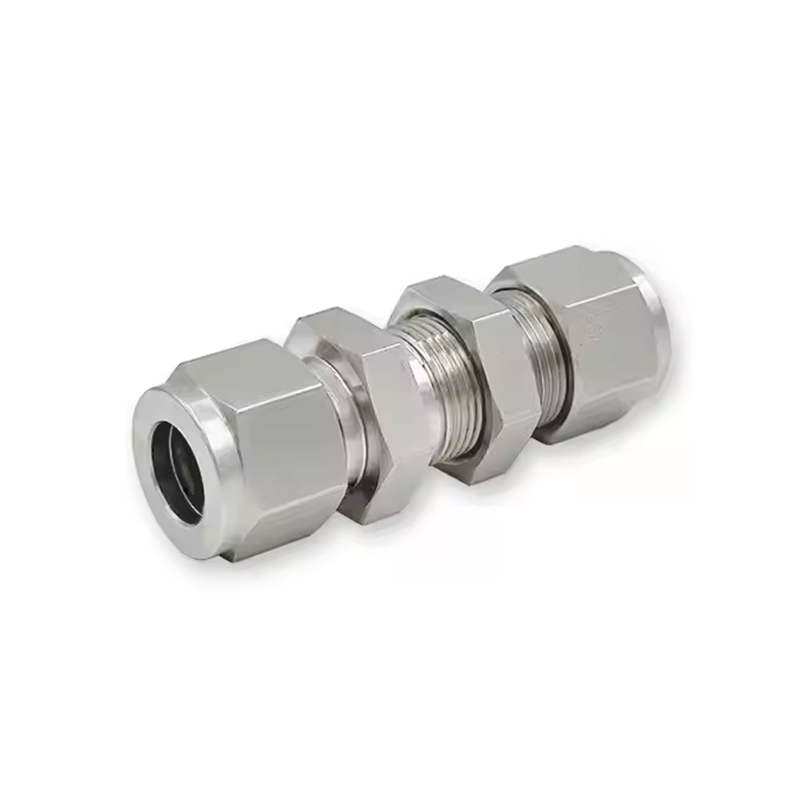

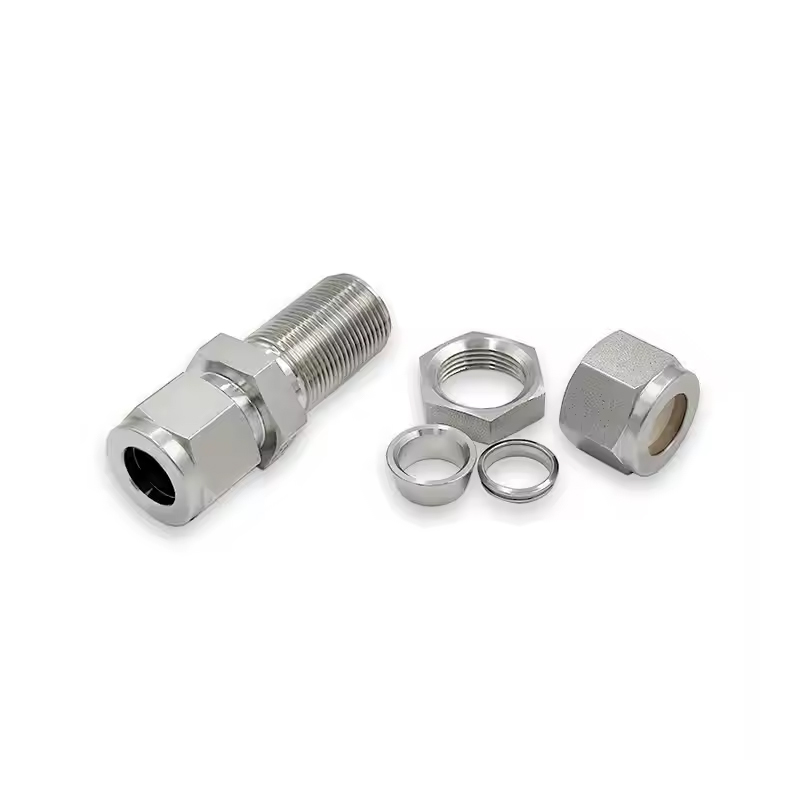

اتصالات اتحادیه فولاد ضد زنگ

اتصالات اتحادیه فولاد ضد زنگ با استفاده از فرآیند آهنگری تولید می شود که روشی برای تشکیل مواد فولادی ضد زنگ با اعمال نیروهای فشاری برای تشکیل شکل مورد نظر است. این تکنیک ساختار متراکم‌تری با خواص مکانیکی بهتر ایجاد می‌کند، زیرا دانه‌های ماده در راستای نیروی اعمال‌شده در یک راستا قرار دارند. از نوع اتصال فشرده سازی استفاده می کند که یکی از پرکاربردترین روش ها برای ایجاد اتصالات ایمن و ضد نشت در کاربردهای مختلف صنعتی است. در یک اتصال فشرده سازی، فرول روی لوله یا لوله فشرده می شود و یک مهر و موم محکم ایجاد می کند که از نشت مواد به بیرون جلوگیری می کند. این مکانیسم تضمین می کند که اتصالات لوله را محکم در جای خود نگه می دارد و از هرگونه حرکت یا قطع اتصال جلوگیری می کند. اتصالات فشاری به راحتی نصب و جدا می شوند زیرا نیازی به جوش، لحیم کاری یا سایر روش های پیچیده ندارند. این سادگی زمان لازم برای نصب را کاهش می دهد.

تماس با ما

PREV: یراق آلات زن دو فرول استیل ضد زنگ بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

جنس: فولاد ضد زنگ

تکنیک: جعلی

نوع: اتحادیه

محل مبدا: جیانگ سو، چین

نام تجاری: SAM-LOK

اتصال: فشرده سازی

ساختار: اتصال، آرنج، سه راهی، متقاطع، دیوار، اتصال دهنده مرد یا زن

فشار کاری: 3000-6000psi

شکل: برابر

کد سر: شش ضلعی

اندازه OD: 1/16''-1''، 3mm-25mm

متوسط: آب، نفت، گاز، اسید، باز و غیره

درمان ویژه: درمان سختی فرول

آجیل درمانی: نقره کاشته شده است

دمای کار: -20 تا 200 درجه سانتیگراد

پارامتر

تی تیوب O.D. (در.)	اساسی سفارش دادن شماره	ابعاد، در (میلی متر)						سوراخ پانل اندازه در. (میلی متر)	حداکثر پنل ضخامت در. (میلی متر)
تی تیوب O.D. (در.)	اساسی سفارش دادن شماره	L	C	E	D	F	G	سوراخ پانل اندازه در. (میلی متر)	حداکثر پنل ضخامت در. (میلی متر)
1/16	-BU-FT1	1.24 (31.5)	0.34 (8.6)	0.05 (1.3)	0.31 (7.9)	0.31 (7.9)	0.31 (7.9)	0.20 (5.2)	0.12 (3.0)
1/8	-BU-FT2	2.02 (51.3)	0.50 (12.7)	0.09 (2.3)	0.44 (11.1)	0.50 (12.7)	0.50 (12.7)	0.33 (8.3)	0.50 (12.7)
3/16	-BU-FT3	2.11 (53.6)	0.54 (13.7)	0.12 (3.0)	0.50 (12.7)	0.56 (14.3)	0.56 (14.3)	0.39 (9.9)	0.50 (12.7)
1/4	-BU-FT4	2.27 (57.7)	0.60 (15.2)	0.19 (4.8)	0.56 (14.3)	0.63 (15.9)	0.63 (15.9)	0.45 (11.5)	0.40 (10.2)
5/16	-BU-FT5	2.39 (60.7)	0.64 (16.3)	0.25 (6.4)	0.63 (15.9)	0.69 (17.5)	0.69 (17.5)	0.52 (13.1)	0.44 (11.2)
3/8	-BU-FT6	2.45 (62.2)	0.66 (16.8)	0.28 (7.1)	0.69 (17.5)	0.75 (19.1)	0.75 (19.1)	0.58 (14.7)	0.44 (11.2)
1/2	-BU-FT8	2.80 (71.1)	0.90 (22.9)	0.41 (10.4)	0.87 (22.2)	0.94 (23.8)	0.94 (23.8)	0.76 (19.4)	0.50 (12.7)
5/8	-BU-FT10	2.86 (72.6)	0.96 (24.4)	0.50 (12.7)	1.00 (25.4)	1.06 (27.0)	1.06 (27.0)	0.89 (22.6)	0.50 (12.7)
3/4	-BU-FT12	3.11 (79.0)	0.96 (24.4)	0.62 (15.7)	1.13 (28.6)	1.19 (30.2)	1.19 (30.2)	1.02 (25.8)	0.66 (16.8)
7/8	-BU-FT14	3.33 (84.6)	1.02 (25.9)	0.72 (18.3)	1.25 (31.8)	1.31 (33.3)	1.37 (34.9)	1.14 (29.0)	0.75 (19.1)
1	-BU-FT16	3.77 (95.8)	1.23 (31.2)	0.88 (22.4)	1.50 (38.1)	1.63 (41.3)	1.63 (41.3)	1.33 (33.7)	0.75 (19.1)
11/4	-BU-FT20	4.85 (123.2)	1.62 (41.1)	1.09 (27.8)	1.87 (47.6)	1.87 (47.6)	1.87 (47.6)	1.64 (41.7)	0.75 (19.1)
11/2	-BU-FT24	5.48 (139.2)	1.97 (50.0)	1.34 (34.0)	2.25 (57.2)	2.25 (57.2)	2.25 (57.2)	1.95 (49.6)	0.75 (19.1)

تی تیوب O.D. (میلی متر)	اساسی سفارش دادن شماره	ابعاد، میلی متر (اینچ)						سوراخ پانل Size در. (میلی متر)	حداکثر پنل ضخامت در. (میلی متر)
تی تیوب O.D. (میلی متر)	اساسی سفارش دادن شماره	L	C	E	D	F	G	سوراخ پانل Size در. (میلی متر)	حداکثر پنل ضخامت در. (میلی متر)
3	-BU-MT3	51.3 (2.02)	12.9 (0.51)	2.4 (0.09)	12.0 (0.47)	14.0 (0.55)	14.0 (0.55)	8.3 (0.33)	12.7 (0.50)
4	-BU-MT4	53.6 (2.11)	13.7 (0.54)	2.4 (0.09)	12.0 (0.47)	14.0 (0.55)	14.0 (0.55)	9.9 (0.39)	12.7 (0.50)
6	-BU-MT6	57.7 (2.27)	15.3 (0.60)	4.8 (0.19)	14.0 (0.55)	16.0 (0.63)	16.0 (0.63)	11.5 (0.45)	10.2 (0.40)
8	-BU-MT8	61.0 (2.40)	16.2 (0.64)	6.4 (0.25)	16.0 (0.63)	18.0 (0.71)	18.0 (0.71)	13.1 (0.52)	11.2 (0.44)
10	-BU-MT10	63.7 (2.51)	17.2 (0.68)	7.9 (0.31)	19.0 (0.75)	22.0 (0.87)	22.0 (0.87)	16.3 (0.64)	11.2 (0.44)
12	-BU-MT12	71.0 (2.80)	22.8 (0.90)	9.5 (0.37)	22.0 (0.87)	24.0 (0.94)	24.0 (0.94)	19.5 (0.77)	12.7 (0.50)
14	-BU-MT14	72.5 (2.85)	24.4 (0.96)	11.1 (0.44)	25.0 (0.98)	27.0 (1.06)	27.0 (1.06)	22.5 (0.89)	12.7 (0.50)
15	-BU-MT15	72.5 (2.85)	24.4 (0.96)	11.9 (0.47)	25.0 (0.98)	27.0 (1.06)	27.0 (1.06)	22.8 (0.90)	12.7 (0.50)
16	-BU-MT16	72.5 (2.85)	24.4 (0.96)	12.7 (0.50)	25.0 (0.98)	27.0 (1.06)	27.0 (1.06)	22.8 (0.90)	12.7 (0.50)
18	-BU-MT18	78.9 (3.11)	24.4 (0.96)	15.1 (0.59)	30.0 (1.18)	30.0 (1.18)	30.0 (1.18)	26.0 (1.02)	16.8 (0.66)
20	-BU-MT20	84.5 (3.33)	26.0 (1.02)	15.9 (0.63)	32.0 (1.26)	35.0 (1.38)	350 (1.38)	29.0 (1.14)	19.0 (0.75)
25	-BU-MT25	96.0 (3.78)	31.3 (1.23)	21.8 (0.86)	38.0 (1.50)	41.0 (1.61)	41.0 (1.61)	34.0 (1.34)	19.0 (0.75)
30	-BU-MT30	124.0 (4.88)	39.6 (1.56)	26.2 (1.03)	50.0 (1.97)	50.0 (1.97)	50.0 (1.97)	40.5 (1.59)	19.0 (0.75)
32	-BU-MT32	128.0 (5.04)	42.0 (1.65)	28.6 (1.13)	50.0 (1.97)	50.0 (1.97)	50.0 (1.97)	42.5 (1.67)	19.0 (0.75)
38	-BU-MT38	145.0 (5.71)	49.4 (1.94)	33.7 (1.33)	60.0 (2.36)	60.0 (2.36)	60.0 (2.36)	50.5 (1.99)	19.0 (0.75)
