یراق آلات زن دو فرول استیل ضد زنگ

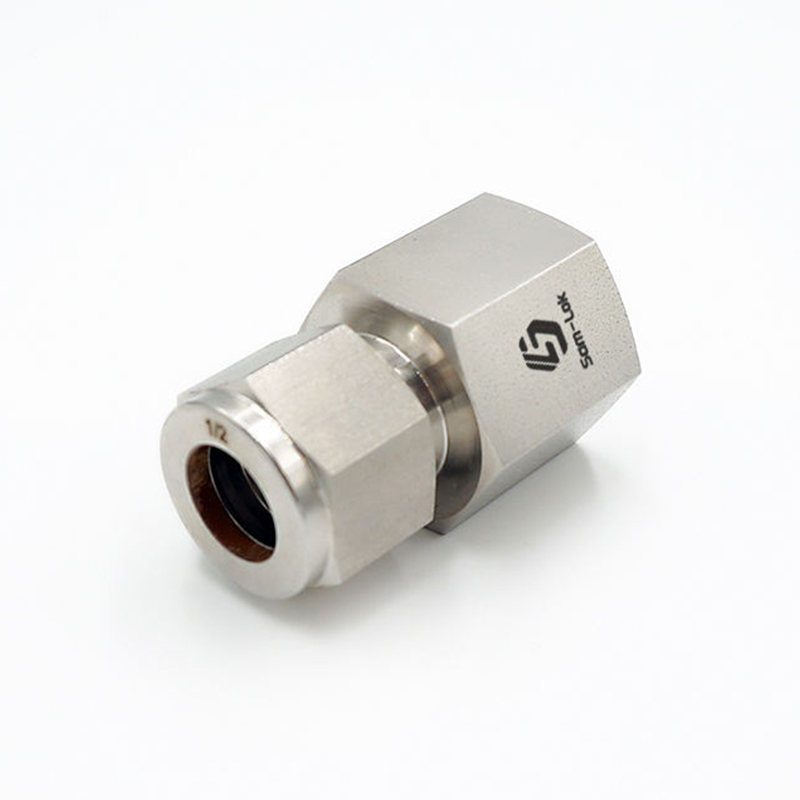

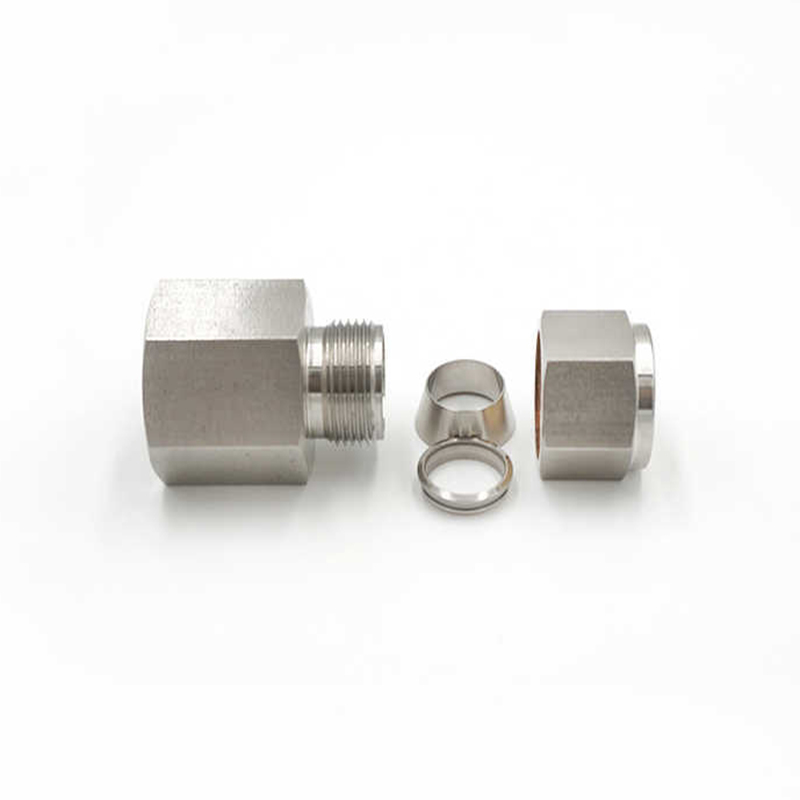

اتصالات زن دو فرول فولادی ضد زنگ یک قطعه با کارایی بالا و مهندسی دقیق است که برای اتصالات ایمن و بدون نشتی در سیستم های لوله کشی هیدرولیک، پنوماتیک و صنعتی طراحی شده است. از نوع اتصال دو فرل استفاده می کند. این طرح شامل دو فرول (فرول بیرونی و فرول داخلی) است که در هنگام فشرده شدن توسط مهره، مهر و موم محکم و بدون نشتی را تشکیل می دهند. فرول‌ها لوله را از هر دو طرف می‌بندند و اطمینان می‌دهند که اتصال حتی تحت نوسانات فشار و دما ایمن باقی می‌ماند. حلقه داخلی مهر و موم اولیه را فراهم می کند و لوله را به مهره محکم می کند تا از نشتی جلوگیری کند. حلقه بیرونی یک مهر و موم ثانویه را تشکیل می دهد و اتصال را بیشتر تقویت می کند و استحکام کلی اتصالات را افزایش می دهد. طراحی رزوه ماده این کانکتور را می توان به راحتی در سیستم هایی که به اجزای رزوه ماده نیاز دارند ادغام کرد و انعطاف پذیری را برای انواع اندازه های لوله و استانداردهای رزوه فراهم می کند. رزوه های ماده امکان مونتاژ و جداسازی کارآمد را بدون به خطر انداختن یکپارچگی مهر و موم فراهم می کنند.

تماس با ما

PREV: اتصالات لوله فشاری زانو فولادی ضد زنگ بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

جنس: فولاد ضد زنگ

تکنیک: فورج شده نام تجاری: SAM-LOK اتصال: فرول دوتایی و نخ ماده

شکل: برابر نوع رشته: Unf,NPT,BSPT کد سر: شش گوش

اندازه OD: 1/16''-1''، 3mm-25mm

ساختار: اتصال، آرنج، سه راهی، متقاطع، دیوار، اتصال دهنده مرد یا زن

فشار کاری: 3000-6000psi

متوسط: آب، نفت، گاز، اسید، باز و غیره

درمان ویژه: درمان سختی فرول

آجیل درمانی: نقره کاشته شده است

درمان لوله: به طور کامل آنیل شده است

مخروط داخلی: پردازش صیقل آینه

دمای کار: -20 تا 200 درجه سانتیگراد

پارامتر

تی تیوب O.D. (در.)	P-NPT اندازه	سفارش اولیه شماره	ابعاد، در (میلی متر)
تی تیوب O.D. (در.)	P-NPT اندازه	سفارش اولیه شماره	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0.93 (23.6)	0.39 (9.9)	0.34 (8.6)	0.05 (1.3)	0.31 (7.9)	0.44 (11.1)
1/16	1/8	FC-FT1-FN2	0.96 (24.4)	0.41 (10.4)	0.34 (8.6)	0.05 (1.3)	0.31 (7.9)	0.56 (14.3)
1/8	1/8	FC-F12-FN2	1.13 (28.7)	0.41 (10.4)	0.50 (12.7)	0.09 (2.3)	0.44 (11.1)	0.56 (14.3)
1/8	1/4	-FC-F12-FN4	1.32 (33.5)	0.59 (15.0)	0.50 (12.7)	0.09 (2.3)	0.44 (11.1)	0.75 (19.1)
3/16	1/8	-FC-F13-FN2	1.17 (29.7)	0.41 (10.4)	0.54 (13.7)	0.12 (3.0)	0.50 (12.7)	0.56 (14.3)
1/4	1/8	FC-FT4-FN2	1.23 (31.2)	0.41 (10.4)	0.60 (15.2)	0.19 (4.8)	0.56 (14.3)	0.56 (14.3)
1/4	1/4	-FC-FT4-FN4	1.41 (35.8)	0.59 (15.0)	060 (15.2)	0.19 (4.8)	0.56 (14.3)	0.75 (19.1)
1/4	3/8	-FC-FT4-FN6	1.48 (37.6)	0.59 (15.0)	0.60 (15.2)	0.19 (4.8)	0.56 (14.3)	0.87 (22.2)
5/16	1/8	FC-FT5-FN2	1.26 (32.0)	0.41 (10.4)	0.64 (16.3)	16.3 (6.4)	0.63 (15.9)	0.56 (14.3)
5/16	1/4	-FC-FT5-FN4	1.45 (36.8)	0.59 (15.0)	0.64 (16.3)	0.25 (6.4)	0.63 (15.9)	0.75 (19.1)
3/8	1/8	-FC-F16-FN2	1.29 (32.8)	0.41 (10.4)	0.66 (16.8)	0.28 (7.1)	0.69 (17.5)	0.63 (15.9)
3/8	1/4	-FC-FT6-FN4	1.48 (37.6)	0.59 (15.0)	0.66 (16.8)	0.28 (7.1)	0.69 (17.5)	0.75 (19.1)
3/8	3/8	FC-F16-FN6	1.54 (39.1)	0.59 (15.0)	0.66 (16.8)	0.28 (7.1)	0.69 (17.5)	0.87 (22.0)
3/8	1/2	FC-FT6-FN8	1.73 (43.9)	0.78 (19.8)	0.66 (16.8)	0.28 (7.1)	0.69 (17.5)	1.06 (27.0)
1/2	1/4	-FC-FT8-FN4	1.59 (40.4)	0.59 (15.0)	0.90 (22.9)	0.41 (10.4)	0.87 (22.2)	0.81 (20.6)
1/2	3/8	-FC-F18-FN6	1.65 (41.9)	0.59 (15.0)	0.90 (22.9)	0.41 (10.4)	0.87 (22.2)	0.87 (22.2)
1/2	1/2	FC-FT8-FN8	1.84 (46.7)	0.78 (19.8)	0.90 (22.9)	0.41 (10.4)	0.87 (22.2)	1.06 (27.0)
1/2	3/4	-FC-FT8-FN12	1.90 (48.3)	0.81 (20.6)	0.90 (22.9)	0.41 (10.4)	0.87 (22.2)	1.31 (33.3)
5/8	1/2	-FC-FT10-FN8	1.84 (46.7)	0.78 (19.8)	0.96 (24.4)	0.50 (12.7)	1.00 (25.4)	1.06 (27.0)
3/4	1/2	-FC-FT12-FN8	1.84 (46.7)	0.78 (19.8)	0.96 (24.4)	0.62 (15.7)	1.13 (28.6)	1.06 (27.0)
3/4	3/4	-FC-FT12-FN12	1.90 (48.3)	0.81 (20.6)	0.96 (24.4)	0.62 (15.7)	1.13 (28.6)	1.31 (33.3)
7/8	3/4	-FC-FT14-FN12	1.96 (49.8)	0.81 (20.6)	1.02 (25.9)	0.72 (18.3)	1.25 (31.8)	1.31 (33.3)
1	3/4	-FC-FT16-FN12	2.10 (53.3)	0.81 (20.6)	1.23 (31.2)	0.88 (22.4)	1.50 (38.1)	1.37 (34.9)
1	1	-FC-FT16-FN16	2.45 (62.2)	1.00 (25.4)	1.23 (31.2)	0.88 (22.4)	1.50 (38.1)	1.63 (41.3)
11/4	11/4	-FC-FT20-FN20	2.94 (74.7)	1.00 (25.4)	1.62 (41.1)	1.09 (27.7)	1.87 (47.6)	2.13 (54.0)
11/2	11/2	-FC-FT24-FN24	3.30 (83.8)	1.09 (27.7)	1.97 (50.0)	1.43 (36.3)	2.25 (57.2)	2.37 (60.3)

تی تیوب O.D. (میلی متر)	P-N PT اندازه	اساسی سفارش دادن شماره	ابعاد، میلی متر (اینچ)
تی تیوب O.D. (میلی متر)	P-N PT اندازه	اساسی سفارش دادن شماره	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28.7 (1.13)	10.4 (0.41)	12.9 (0.51)	2.4 (0.09)	12.0 (0.47)	14.0 (0.55)
3	1/4	FC-MT3-FN4	33.5 (1.32)	15.0 (0.59)	12.9 (0.51)	2.4 (0.09)	12.0 (0.47)	19.0 (0.75)
4	1/8	-FC-MT4-FN2	29.7 (1.17)	10.4 (0.41)	13.7 (0.54)	2.4 (0.09)	12.0 (0.47)	14.0 (0.55)
6	1/8	-FC-MT6-FN2	31.3 (1.23)	10.4 (0.41)	15.3 (0.60)	4.8 (0.19)	14.0 (0.55)	14.0 (0.55)
6	1/4	-FC-MT6-FN4	35.8 (1.41)	15.0 (0.59)	15.3 (0.60)	4.8 (0.19)	14.0 (0.55)	19.0 (0.75)
6	3/8	-FC-MT6-FN6	37.7 (1.48)	15.0 (0.59)	15.3 (0.60)	4.8 (0.19)	14.0 (0.55)	22.0 (0.87)
6	1/2	-FC-MT6-FN8	42.5 (1.67)	19.8 (0.78)	15.3 (0.60)	4.8 (0.19)	14.0 (0.55)	27.0 (1.06)
8	1/8	-FC-MT8-FN2	32.1 (1.26)	10.4 (0.41)	16.2 (0.64)	4.8 (0.19)	16.0 (0.63)	15.0 (0.59)
8	1/4	-FC-MT8-FN4	37.0 (1.46)	15.0 (0.59)	16.2 (0.64)	6.4 (0.25)	16.0 (0.63)	19.0 (0.75)
8	3/8	-FC-MT8-FN6	38.5 (1.52)	15.0 (0.59)	16.2 (0.64)	6.4 (0.25)	16.0 (0.63)	22.0 (0.87)
8	1/2	-FC-MT8-FN8	43.3 (1.70)	19.8 (0.78)	16.2 (0.64)	6.4 (0.25)	16.0 (0.63)	27.0 (1.06)
10	1/8	-FC-MT10-FN2	33.0 (1.30)	10.4 (0.41)	17.2 (0.68)	4.8 (0.19)	19.0 (0.75)	15.0 (0.59)
10	1/4	-FC-MT10-FN4	37.8 (1.49)	15.0 (0.59)	17.2 (0.68)	7.9 (0.31)	19.0 (0.75)	19.0 (0.75)
10	3/8	-FC-MT10-FN6	39.4 (1.55)	15.0 (0.59)	17.2 (0.68)	7.9 (0.31)	19.0 (0.75)	22.0 (0.87)
10	1/2	-FC-MT10-FN8	44.2 (1.74)	19.8 (0.78)	17.2 (0.68)	7.9 (0.31)	19.0 (0.75)	27.0 (1.06)
12	1/4	-FC-MT12-FN4	40.3 (1.59)	15.0 (0.59)	22.8 (0.90)	7.9 (0.31)	22.0 (087)	22.0 (0.87)
12	3/8	-FC-MT12-FN6	41.9 (1.65)	15.0 (0.59)	22.8 (0.90)	9.5 (0.37)	22.0 (087)	22.0 (0.87)
12	1/2	-FC-MT12-FN8	46.7 (1.84)	19.8 (0.78)	22.8 (0.90)	9.5 (0.37)	22.0 (087)	27.0 (1.06)
12	3/4	-FC-MT12-FN12	49.7 (1.96)	20.6 (0.81)	22.8 (0.90)	9.5 (0.37)	22.0 (087)	35.0 (1.38)
14	3/4	-FC-MT14-FN12	49.7 (1.96)	20.6 (0.81)	24.4 (0.96)	11.1 (0.44)	25.0 (0.98)	35.0 (1.38)
15	1/2	-FC-MT15-FN8	46.7 (1.84)	19.8 (0.78)	24.4 (0.96)	11.9 (0.47)	25.0 (0.98)	27.0 (1.06)
16	3/8	-FC-MT16-FN6	41.9 (1.65)	15.0 (0.59)	24.4 (0.96)	9.5 (0.37)	25.0 (0.98)	27.0 (1.06)
16	1/2	-FC-MT16-FN8	46.9 (1.85)	19.8 (0.78)	24.4 (0.96)	11.9 (0.47)	25.0 (0.98)	27.0 (1.06)
20	1/2	-FC-MT20-FN8	47.9 (1.89)	19.8 (0.78)	26.0 (1.02)	11.9 (0.47)	32.0 (1.26)	30.0 (1.18)
20	3/4	-FC-MT20-FN12	49.7 (1.96)	20.6 (0.81)	26.0 (102)	15.9 (0.63)	32.0 (1.26)	35.0 (1.38)
22	3/4	-FC-MT22-FN12	49.7 (1.96)	20.6 (0.81)	26.0 (1.02)	15.9 (0.63)	32.0 (1.26)	35.0 (1.38)
22	1	-FC-MT22-FN16	57.9 (2.28)	25.4 (1.00)	26.0 (1.02)	18.3 (0.72)	32.0 (1.26)	41.0 (1.61)
25	3/4	-FC-MT25-FN12	53.4 (2.10)	20.6 (081)	31.3 (1.23)	15.9 (0.63)	38.0 (1.50)	35.0 (1.38)
25	1	-FC-MT25-FN16	62.3 (2.45)	25.4 (1.00)	31.3 (1.23)	218 (0.86)	38.0 (1.50)	41.0 (1.61)

Nantong Samson Precision Industry Co., Ltd.

With over 13 years of industry experience, Nantong Samson is a China یراق آلات زن دو فرول استیل ضد زنگ Manufacturers and یراق آلات زن دو فرول استیل ضد زنگ Factory. lSO certified, with strict quality control. Our exceptional service and competitive prices offer excellent value.

Our products are exported to Europe, North America, South America, Australia, Russia, the Middle East, and Southeast Asia. They are favored by wholesalers, retailers, service providers, and factories, building strong and lasting partnerships based on trust and quality.
