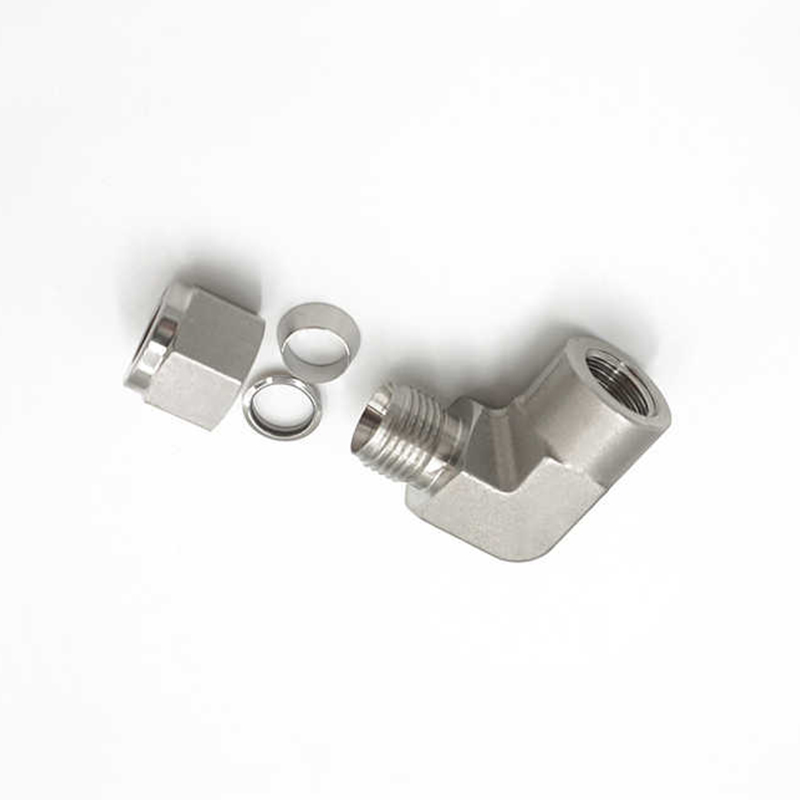

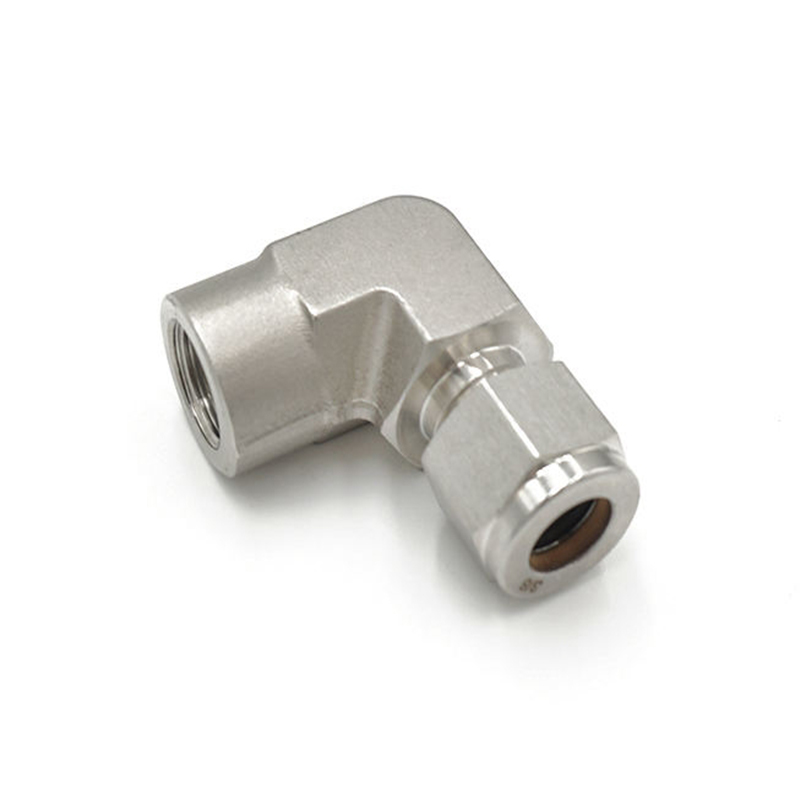

اتصالات لوله فشاری آرنج زن از جنس استنلس استیل

به عنوان بخش مهمی از سیستم اتصال خط لوله پیشرفته، اتصالات لوله فشرده زن فولادی ضد زنگ به طور گسترده در نفت، گاز، مواد شیمیایی، پردازش مواد غذایی، پزشکی و سایر زمینه های صنعتی استفاده می شود. این ترکیبی از اتصال فرول دوگانه و اتصال رزوه خارجی، با آب بندی و پایداری بسیار بالا را اتخاذ می کند. طراحی دو فرول اتصال خط لوله را محکم تر و قابل اطمینان تر می کند و می تواند در محیط کاری پر فشار مقاومت کند. اتصال فرول به طور موثری از شل شدن ناشی از لرزش خط لوله یا نوسانات فشار از طریق ترکیب محکم بین فرول و خط لوله جلوگیری می کند و ایمنی سیستم خط لوله را تضمین می کند. اتصال رزوه خارجی برای اطمینان از نصب و جداسازی کارآمد، از یک رابط رزوه ای با ماشینکاری دقیق استفاده می کند. اتصال رزوه ای می تواند گشتاور بیشتری را فراهم کند، اتصال محکم را تضمین کند و از نشتی جلوگیری کند. بخش مهره آن با آبکاری نقره ای پوشانده شده است که می تواند مقاومت در برابر خوردگی و مقاومت در برابر اکسیداسیون را بهبود بخشد و اصطکاک را در حین اتصال کاهش دهد و اطمینان حاصل شود که نخ در هنگام نصب و جداسازی فرکانس بالا سایش یا تغییر شکل نمی دهد.

تماس با ما

PREV: مقاله قبلی وجود ندارد بعدی: مقاله بعدی وجود ندارد

توصیف کنید
پارامتر

توصیف کنید

جنس: فولاد ضد زنگ

تکنیک: فورج شده نام تجاری: SAM-LOK اتصال: فرول دوتایی و نخ ماده

شکل: برابر نوع رشته: Unf,NPT,BSPT کد سر: شش گوش

اندازه OD: 1/16''-1''، 6mm-16mm

ساختار: اتصال، آرنج، سه راهی، متقاطع، دیوار، اتصال دهنده مرد یا زن

فشار کاری: 3000-6000psi

متوسط: آب، نفت، گاز، اسید، باز و غیره

درمان ویژه: درمان سختی فرول

آجیل درمانی: نقره کاشته شده است

درمان لوله: به طور کامل آنیل شده است

مخروط داخلی: پردازش پرداخت آینه

دمای کار: -20 تا 200 درجه سانتیگراد

پارامتر

تی تیوب O.D. (در.)	P-NPT SIZE	سفارش اولیه شماره	ابعاد، در (میلی متر)
تی تیوب O.D. (در.)	P-NPT SIZE	سفارش اولیه شماره	L	B	C	D	E	F	Lx
1/16	1/16	-FE-FT1-FN1	0.71 (18.0)	0.39 (9.9)	0.34 (8.6)	0.31 (7.9)	0.05 (1.3)	0.44 (11.1)	0.56 (14.2)
1/16	1/8	-FE-FT1-FN2	0.81 (20.6)	0.41 (10.4)	0.34 (8.6)	0.31 (7.9)	0.05 (1.3)	0.56 (14.3)	0.75 (19.1)
1/8	1/8	-FE-FT2-FN2	0.97 (24.6)	0.41 (10.4)	050 (12.7)	0.44 (11.1)	0.09 (2.3)	0.56 (14.3)	0.75 (19.1)
1/8	1/4	-FE-FT2-FN4	1.08 (27.4)	0.59 (15.0)	0.50 (12.7)	0.44 (11.1)	0.09 (2.3)	0.69 (17.5)	0.88 (22.4)
3/16	1/8	-FE-FT3-FN2	1.00 (25.4)	0.41 (10.4)	0.54 (13.7)	0.50 (12.7)	0.12 (3.0)	05 (12.7)	0.75 (19.1)
1/4	1/8	-FE-FT4-FN2	1.06 (26.9)	0.41 (10.4)	0.60 (15.2)	0.56 (14.3)	0.19 (4.8)	0.56 (14.3)	0.75 (19.1)
1/4	1/4	-FE-FT4-FN4	1.17 (29.7)	0.59 (15.0)	0.60 (15.2)	0.56 (14.3)	0.19 (4.8)	0.69 (17.5)	0.88 (22.4)
1/4	3/8	-FE-FT4-FN6	1.25 (31.8)	0.59 (15.0)	0.60 (15.2)	0.56 (14.3)	0.19 (4.8)	0.81 (20.6)	0.88 (22.4)
1/4	1/2	-FE-FT4-FN8	1.36 (34.5)	0.78 (19.8)	0.60 (15.2)	0.56 (14.3)	0.19 (4.8)	1.00 (25.4)	1.12 (28.4)
5/16	1/8	-FE-FT-FN2	1.13 (28.7)	0.41 (10.4)	0.64 (16.3)	0.63 (15.9)	0.25 (6.4)	0.56 (14.3)	0.75 (19.1)
5/16	1/4	-FE-FT5-FN4	1.20 (30.5)	0.59 (15.0)	0.64 (16.3)	0.63 (15.9)	0.25 (6.4)	0.69 (17.5)	0.88 (22.4)
3/8	1/8	-FE-FT6-FN2	1.20 (30.5)	0.41 (10.4)	0.66 (16.8)	0.69 (17.5)	028 (7.1)	0.63 (15.9)	0.75 (19.1)
3/8	1/4	-FE-FT6-FN4	1.23 (31.2)	0.59 (15.0)	066 (16.8)	069 (17.5)	028 (7.1)	069 (17.5)	0.88 (22.4)
3/8	3/8	-FE-FT6-FN6	1.31 (33.3)	0.59 (15.0)	0.66 (16.8)	0.69 (17.5)	028 (7.1)	0.81 (20.6)	0.88 (22.4)
3/8	1/2	-FE-FT6-FN8	1.42 (36.1)	0.78 (19.8)	0.66 (16.8)	0.69 (17.5)	028 (7.1)	1.00 (25.4)	1.12 (28.4)
1/2	1/4	-FE-FT8-FN4	1.42 (36.1)	0.59 (15.0)	0.90 (22.9)	0.87 (22.2)	0.41 (10.4)	0.81 (20.6)	0.88 (22.4)
1/2	3/8	-FE-FT8-FN6	1.42 (36.1)	0.59 (15.0)	0.90 (22.9)	0.87 (22.2)	0.41 (10.4)	0.81 (20.6)	0.88 (22.4)
1/2	1/2	-FE-FT8-FN8	1.53 (38.9)	0.78 (19.8)	0.90 (22.9)	0.87 (22.2)	0.41 (10.4)	1.00 (25.4)	1.12 (28.4)
5/8	3/8	-FE-FT10-FN6	1.50 (38.1)	0.59 (15.0)	0.96 (24.4)	1.00 (25.4)	0.50 (12.7)	0.94 (23.8)	0.88 (22.4)
5/8	1/2	-FE-FT10-AN8	1.57 (39.9)	0.78 (19.8)	0.96 (24.4)	1.00 (25.4)	0.50 (12.7)	1.06 (27.0)	1.12 (28.4)
3/4	1/2	-FE-FT12-AN8	1.57 (39.9)	0.78 (19.8)	0.96 (24.4)	1.13 (28.6)	0.62 (15.7)	1.06 (27.0)	1.12 (28.4)
3/4	3/4	-FE-FT12-FN12	1.76 (44.7)	0.81 (20.6)	0.96 (24.4)	1.13 (28.6)	0.62 (15.7)	1.37 (34.9)	1.25 (31.8)
7/8	3/4	-FE-FT14-FN12	1.76 (44.7)	0.81 (20.6)	1.02 (25.9)	1.25 (31.8)	0.72 (18.3)	1.37 (34.9)	1.25 (31.8)
1	3/4	-FE-FN16-FN12	1.93 (49.0)	0.81 (20.6)	1.23 (31.2)	1.50 (38.1)	0.88 (22.4)	1.37 (34.9)	1.25 (31.8)
1	1	-FE-FT6-FN16	2.11 (53.6)	1.00 (25.4)	1.23 (31.2)	1.50 (38.1)	0.88 (22.4)	1.69 (42.9)	1.50 (38.1)

تی تیوب O.D. (میلی متر)	P-NPT SIZE	اساسی سفارش دادن شماره	ابعاد، میلی متر (اینچ)
تی تیوب O.D. (میلی متر)	P-NPT SIZE	اساسی سفارش دادن شماره	L	B	C	D	E	F	Lx
6	1/8	-FE-MT6-FN2	27.0 (1.06)	10.4 (0.41)	15.3 (0.60)	14.0 (0.55)	4.8 (0.19)	12.7 (0.50)	19.0 (0.75)
6	1/4	-FE-MT6-FN4	29.8 (1.17)	15.0 (0.59)	15.3 (0.60)	14.0 (0.55)	4.8 (0.19)	17.5 (0.69)	22.4 (0.88)
8	1/8	-FE-MT8-FN2	28.8 (1.13)	10.4 (0.41)	16.2 (0.64)	16.0 (0.63)	4.8 (0.19)	14.3 (0.56)	19.1 (0.75)
8	1/4	-FE-MT8-FN4	30.6 (1.20)	15.0 (0.59)	16.2 (0.64)	16.0 (0.63)	6.4 (0.25)	17.5 (0.69)	22.4 (0.88)
10	1/4	-FE-MT10-FN4	33.5 (1.32)	15.0 (0.59)	17.2 (0.68)	19.0 (0.75)	7.9 (0.31)	20.6 (0.81)	22.4 (0.88)
10	3/8	-FE-MT10-FN6	33.5 (1.32)	15.0 (0.59)	17.2 (0.68)	19.0 (0.75)	7.9 (0.31)	20.6 (0.81)	22.4 (0.88)
10	1/2	-FE-MT10-FN8	36.6 (1.44)	19.8 (0.78)	17.2 (0.68)	19.0 (0.75)	7.9 (0.31)	25.4 (1.00)	28.5 (1.12)
12	1/4	-FE-MT12-FN4	36.0 (1.42)	15.0 (0.59)	22.8 (0.90)	22.0 (0.87)	7.9 (0.31)	20.6 (0.81)	22.4 (0.88)
12	3/8	-FE-MT12-FN6	36.0 (1.42)	15.0 (0.59)	22.8 (0.90)	22.0 (0.87)	9.5 (0.37)	20.6 (0.81)	22.4 (0.88)
12	1/2	-FE-MT12-FN8	38.8 (1.53)	19.8 (0.78)	22.8 (0.90)	22.0 (0.87)	9.5 (0.37)	25.4 (1.00)	28.4 (1.12)
16	3/8	-FE-MT16-FN6	39.5 (1.56)	15.0 (0.59)	24.4 (0.96)	25.0 (0.98)	9.5 (0.37)	27.0 (1.06)	23.6 (0.93)
16	1/2	-FE-MT16-FN8	39.5 (1.56)	19.8 (0.78)	24.4 (0.96)	25.0 (0.98)	12.7 (0.50)	27.0 (1.06)	28.5 (1.12)
